CL500
大型重機分解用リフター
大型重機分解用リフター
- メーカー
- TADANO
- 形式
- クレーン分解リフター
- 性能
- 吊上能力：50t
大型重機分解用リフターの使用方法
従来、大型クレーンの分解搬送にはクレーン車を2台必要としましが、 CL500の登場により、省スペースでの組立・解体が出来るようになりました。 リフター本体は自力で作業状態になり、かつ15ｔトラック１台で搬送出来る 優れものです。他の作業にも使用できると思いますので、是非お声がけ下さい。 下記写真は、400tクレーンの分解要領です。
POINT
01

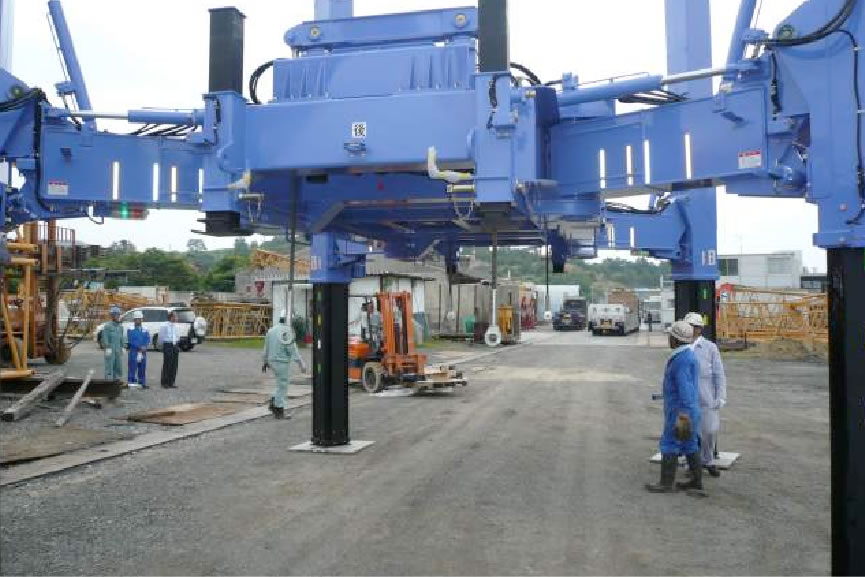

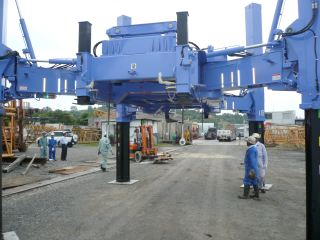

タダノ製CL500（吊上能力50t）のクローズアップ写真、4本のアームを使って自力で作業状態になります。
POINT
02

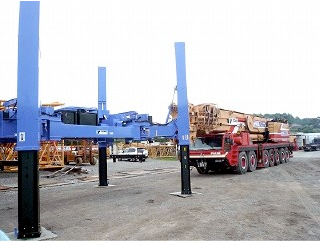

分解する大型クレーンを進入させます。
この時のリフターのサイズは、下記になります。
アーム90°設置 幅4,962×長さ4,000
アーム55°設置 幅4,417×長さ5,728
POINT
03

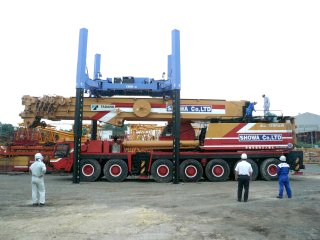

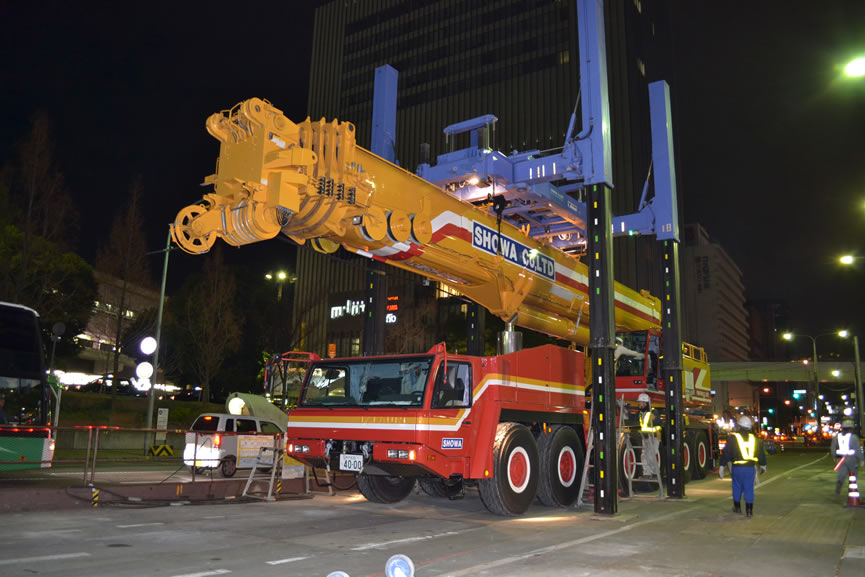

油圧装置により、大型クレーンの主ブーム（38t）を解体し、上昇さています。
POINT
04

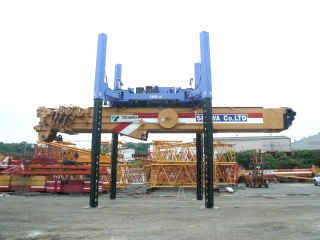

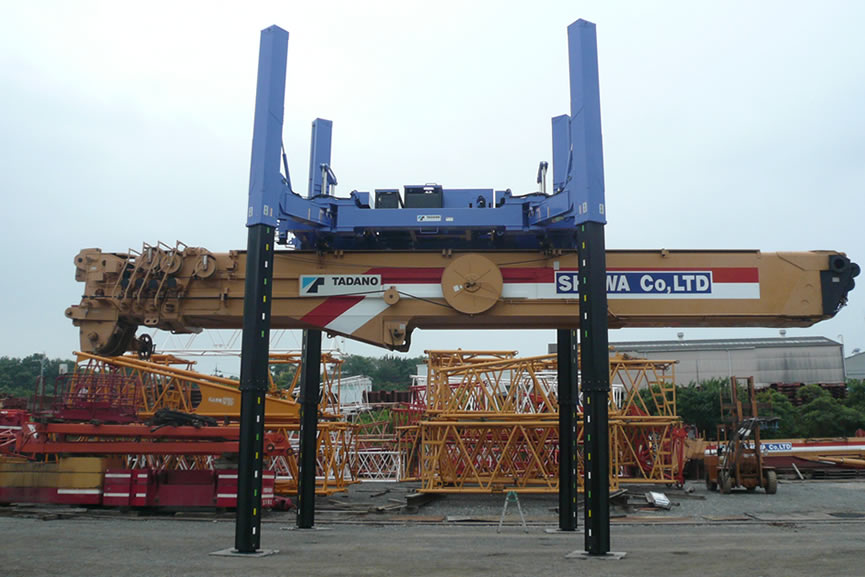

クレーンのキャリア部を後退させると、分解された主ブームが後に残ります。
POINT
05

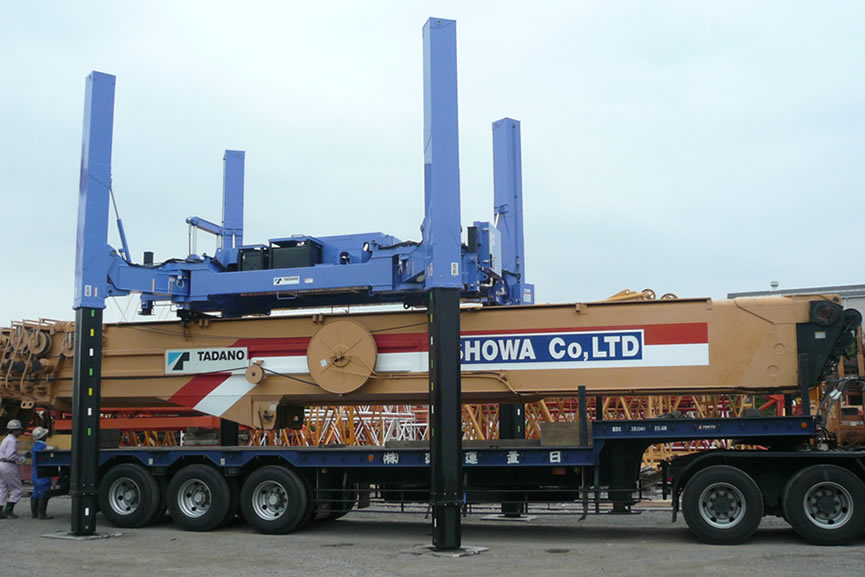

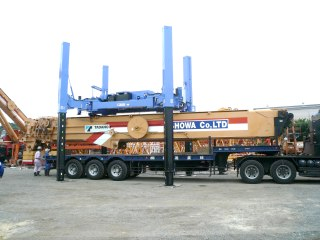

搬送トレーラーを進入させ、油圧により主ブーム（38t）を降下させて積み込み完了。
